Support Laser par Nico Delavault

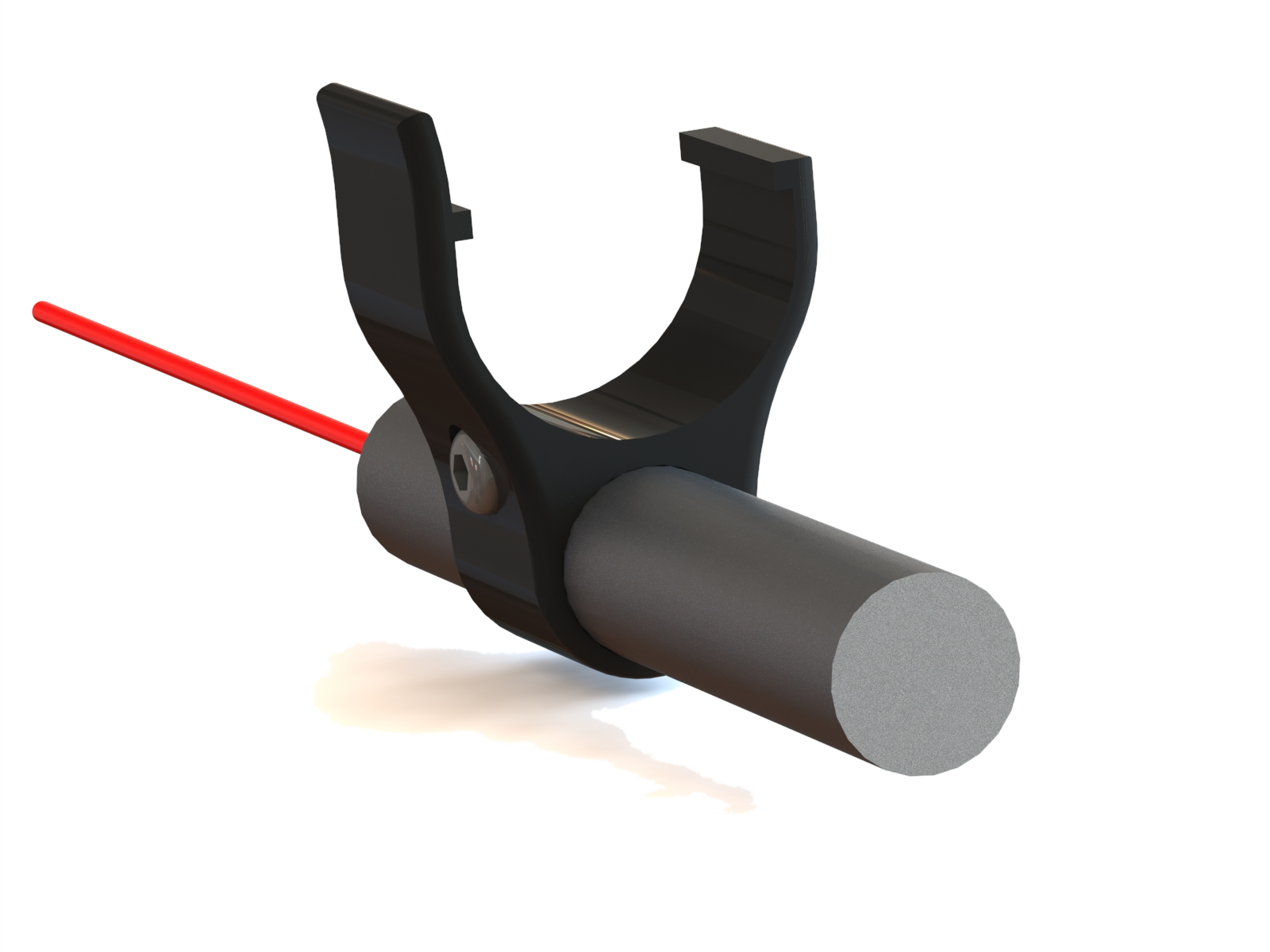

Ci dessous, une contribution de Nicolas Delavault qui nous présente un support laser pour l’Elastrainer, adapté à un autre modèle de laser:

Voici une petite amélioration pour l’Elastrainer.

Le but était d’adapter un laser utilisé pour le réglage des armes à feu (lien).



L’avantage de ce type de laser est que sa fixation est normalisée pour pouvoir s’adapter sur un maximum d’armes.
J’ai donc modélisé une nouvelle fixation en reprenant les dimensions normalisées des fixations. J’ai ensuite adapté cette fixation avec ce qui avait été fait pour l’Elastrainer.

Le fichier STL est téléchargeable ici:

Après 30 min d’impression, on obtient le résultat suivant :

Une fois monté avec le laser :

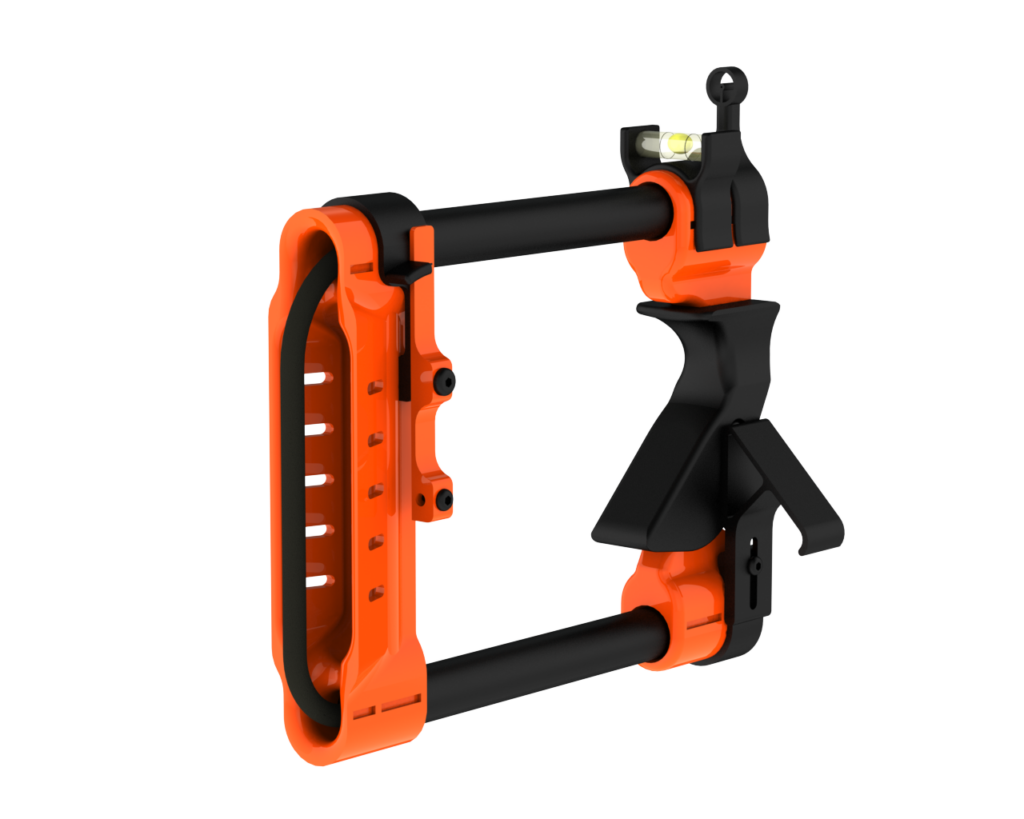

Voici la version finale de l’Elastrainer que j’utilise :

Merci Nicolas



40° à l’ombre des modifs

Petite modification sur l’anti-Grip.
L’ancien modèle, maintenu par une seule vis pouvait tourner à force de vibrations.
Le nouvel anti-grip est toujours maintenu par une vis mais corrige ce défaut.

La rotule passe aussi en version finale avec ce modèle 3.8.

Les fichiers STL pour la rotule et l’anti-grip sont disponibles dans les archives Accessoires 3.8 sur la page « Fabriquer le sien ».

Bon courage avec ces fortes chaleurs, hydratez-vous !



Rotule laser

Et voici une rotule pour le support du laser, afin de pouvoir ajuster le point rouge du laser sur le point de visée.

Elle se verrouille tout simplement en serrant la vis de blocage de la rotule.

Wood

La communauté des Elastrainer s’agrandit encore un peu plus avec une fabrication très originale réalisée par David Jadaud en bois MDF à partir d’une machine à découpe laser.

Le modèle suivant est encore au stade de prototype (le 3ème déjà).

Bravo à David pour son travail,

David recevra bientôt un Elastrainer original pour saluer son travail.

Si, comme David, vous déclinez l’Elastrainer de façon originale, n’hésitez pas à me contacter, je ferai un article sur le site et la page Facebook pour mettre en avant vos travaux.

Big News

Grosse évolution pour les Compounds:

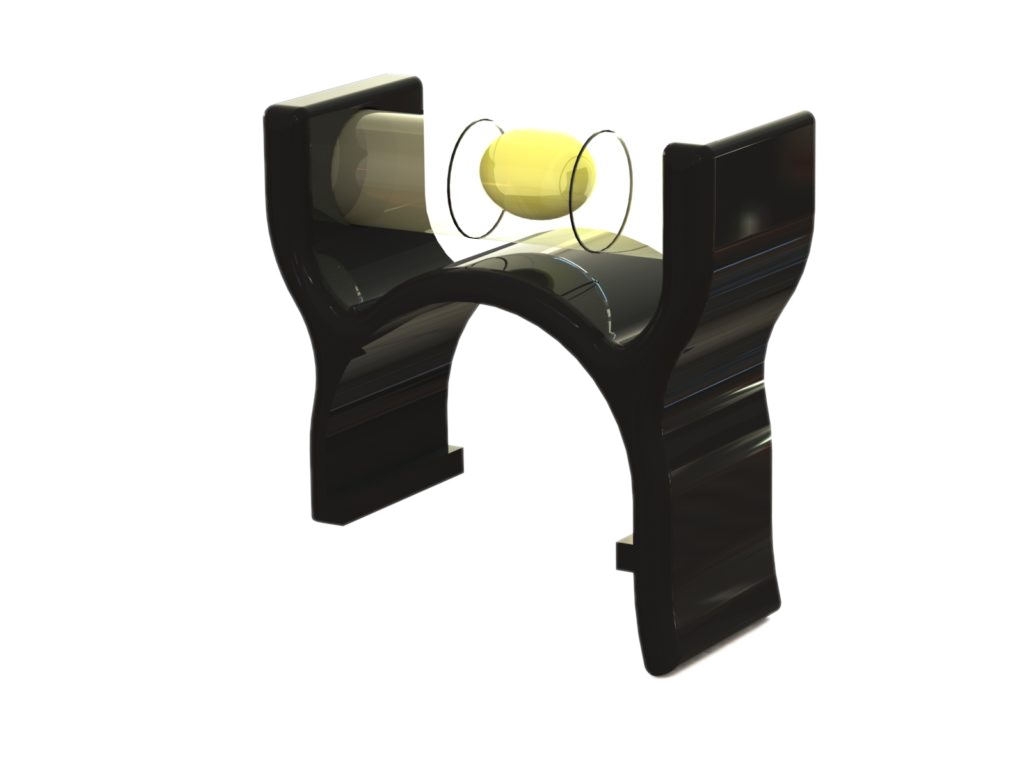

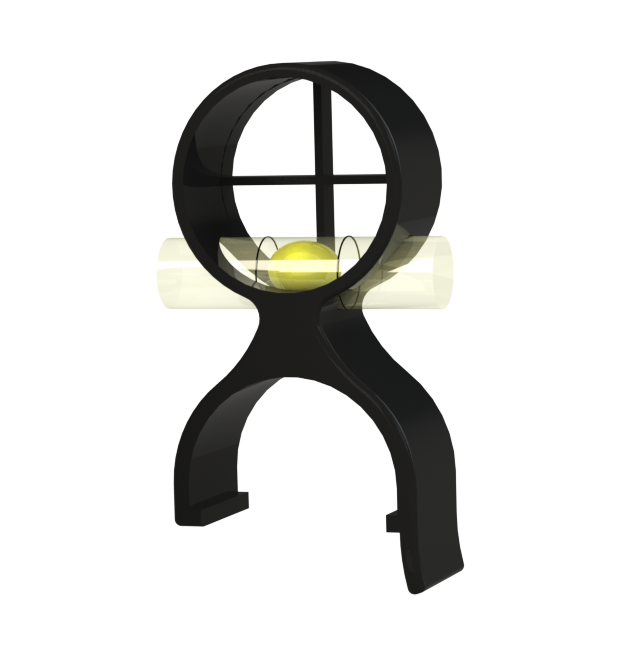

  • Un nouveau Scope de 29mm de diamètre croix avec bulle intégrée
  • Visette sur alonge venant se placer devant le l’oeil du tireur (j’utilise une flèche carbone HS pour le tube)

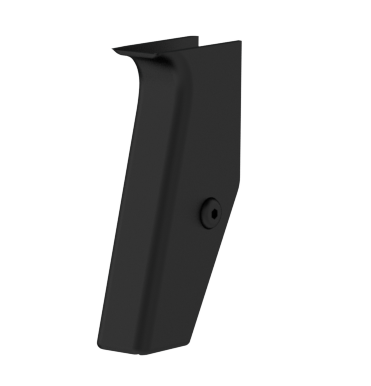

  • Un nouveau grip spécial poulies, angle d’attaque de 75°



Les fichiers sont disponibles sur la page « Fabriquer le sien ».
Vous trouverez maintenant une archive pour la base, une pour les accessoires classiques (dont l’anti-grip, et une pour les accessoires poulies.)

Les vidéos de montage des cordelettes et d’essai du compound sont prêtes, dispos dans la semaine.



Peau-neuve

Les rendus visuels et l’ensemble du site sont à jour en V3.5

Reste encore à faire:

  • Vidéos sur le montage des cordelettes (mur, clicker)
  • Vidéo de démonstration des 2 nouveaux modèles (rien fait depuis la V1)
  • Finaliser l’anti-grip (réglage de hauteur) et l’inclure dans l’archive.
  • Faire une pause !

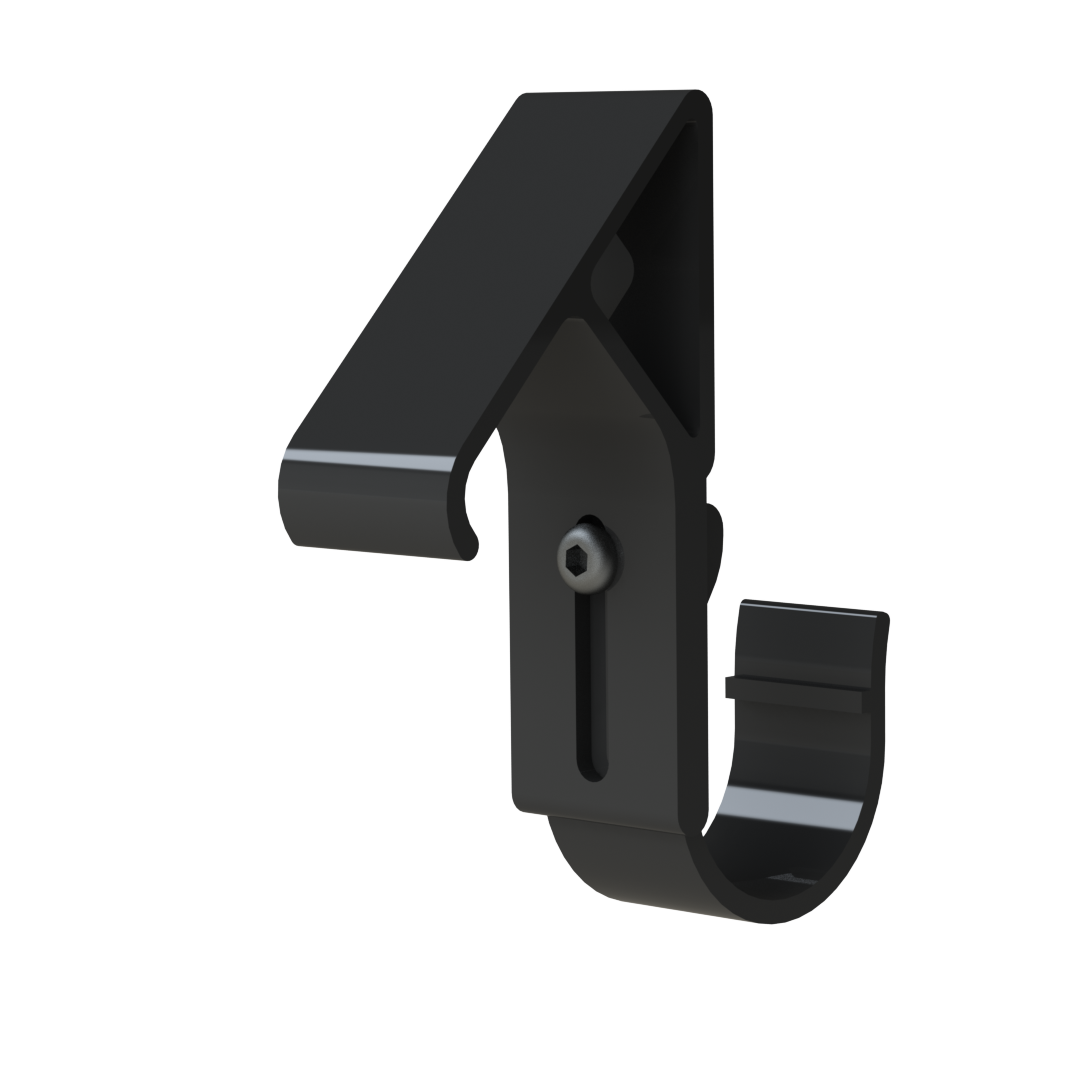

Anti-Grip

Dernier accessoire de l’Elastrainer

Pédagogiquement, il sert à « provoquer » le placement de la main dans le grip à 45° chez les débutants, et initier une réflexion sur sur les axes de poussée, le gras du pouce, et la décontraction de la main d’arc. Il évitera à vos débutants de s’agripper à leur poignée, d’où son petit nom.

Il est bien entendu réversible, et se place à gauche ou à droite en 2 secondes, comme les autres accessoires de l’Elastrainer.

A moins d’attentes particulières de votre part ou d’idée nocturne, je considère que le développement de l’Elastrainer dans sa version actuelle est terminé.

Partagez vos astuces pédagogiques sur l’utilisation de des Elastrainers avec les débutants de votre club, montrez-nous ce que vous en faites. Communiquez avec passion, aidez ceux qui débutent car le savoir ne vaut que s’il est partagé.

Je mettrai le site internet à jour dans les prochains jours avec les nouveaux rendus visuels, et les nouvelles vidéos de montage. La mise en place des cordelettes (clicker, dloop, mur) et le fichier 3D de l’Anti-Grip fera partie du lot.

Poulies et Classique Version 3.5

Du nouveau !!!!!!!!

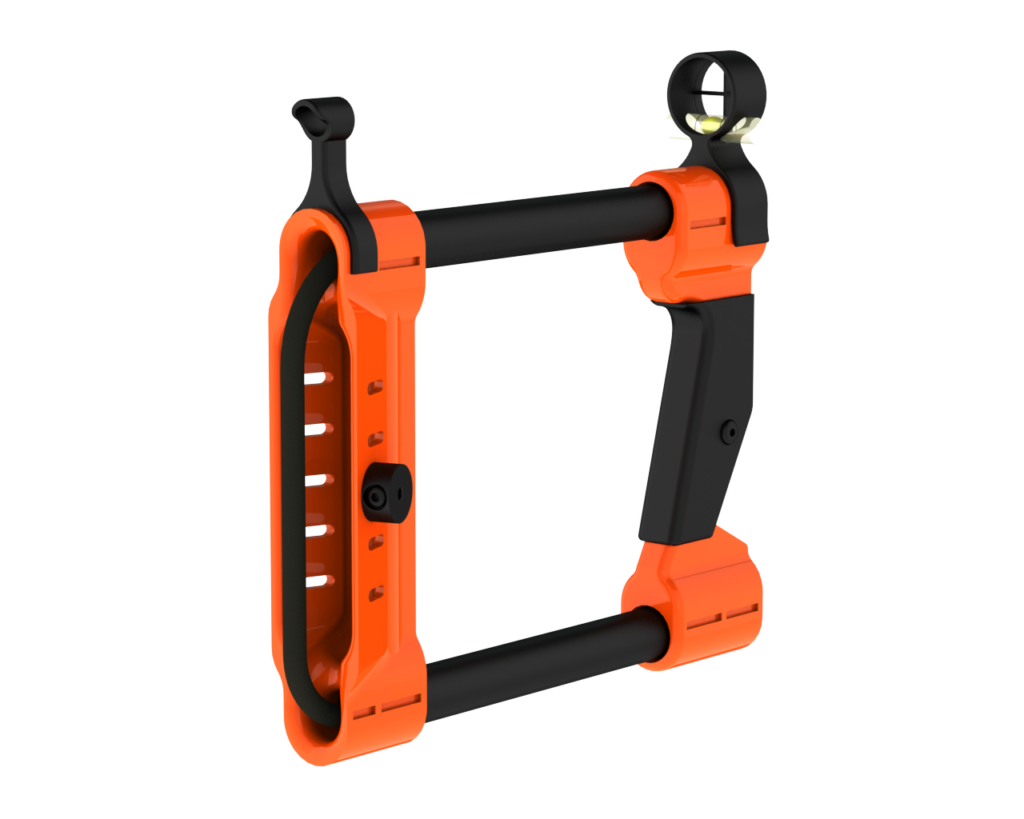

Elastrainer débarque en version poulies.

2 accessoires dédiés à l’entrainement des poulies font leur apparition:

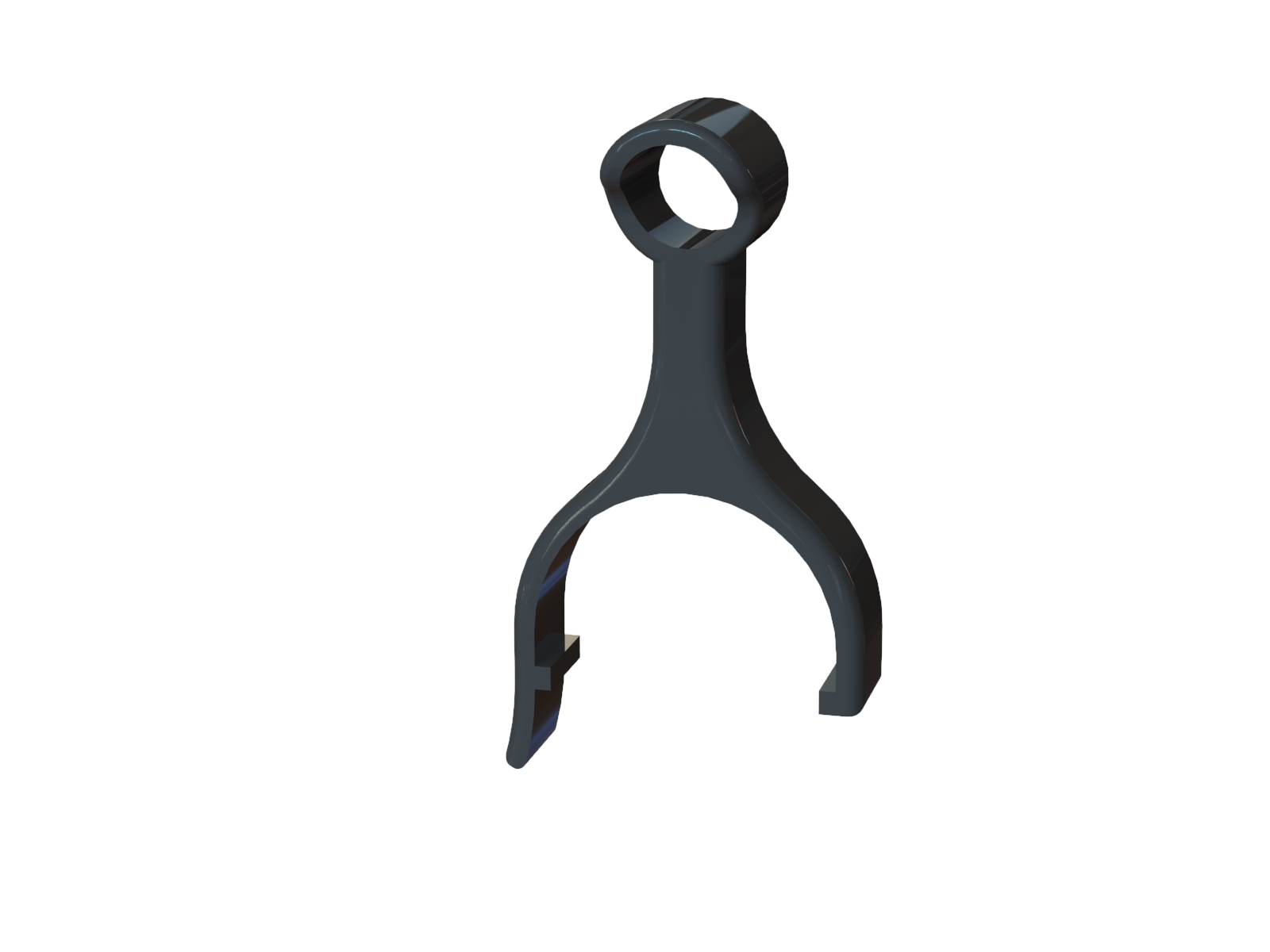

  • Visette

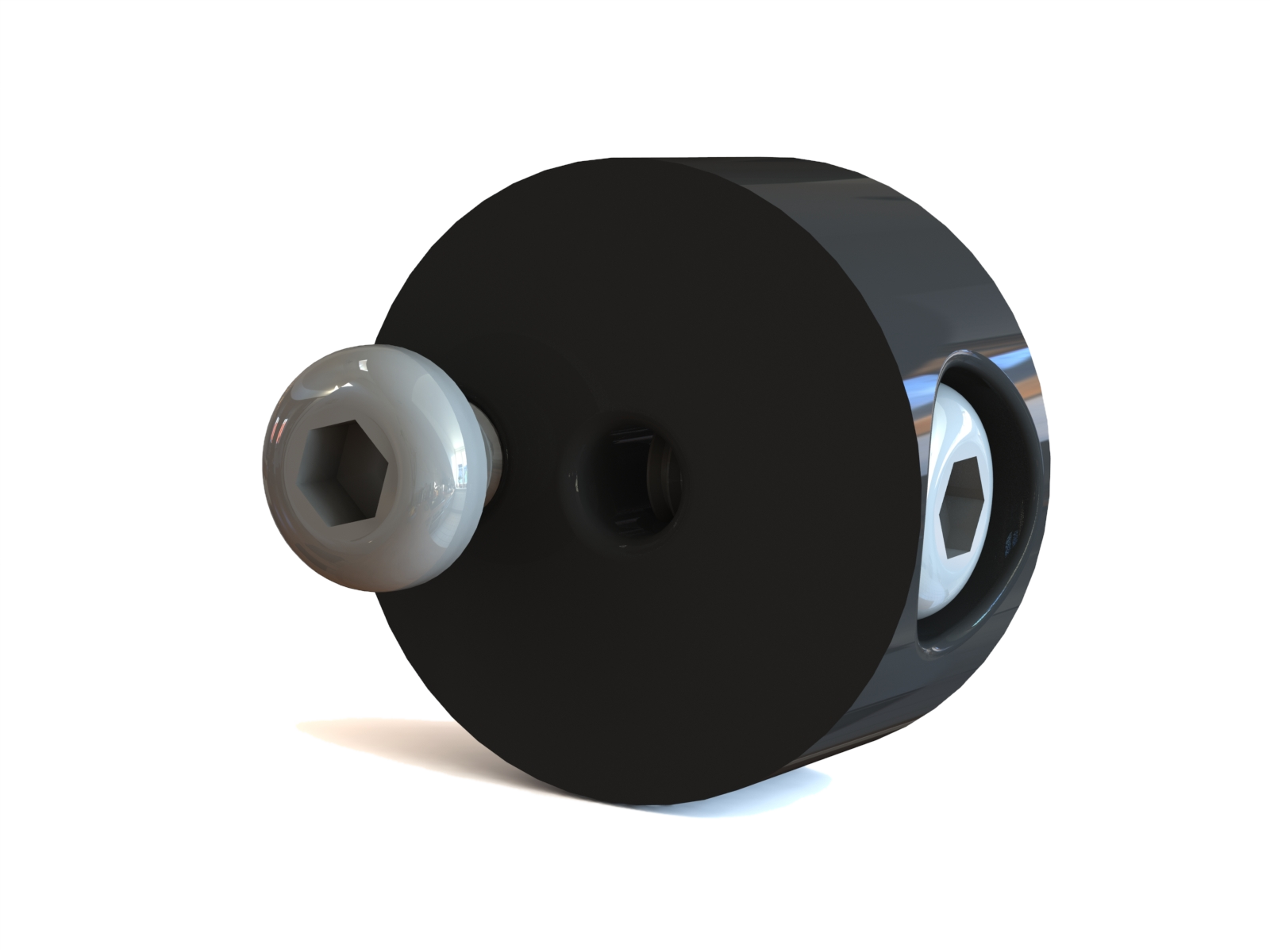

  • Mur (à associer avec la cordelette du dloop)

Plus d’infos dans une vidéo qui arrivera bientôt.

Concernant la version classique:

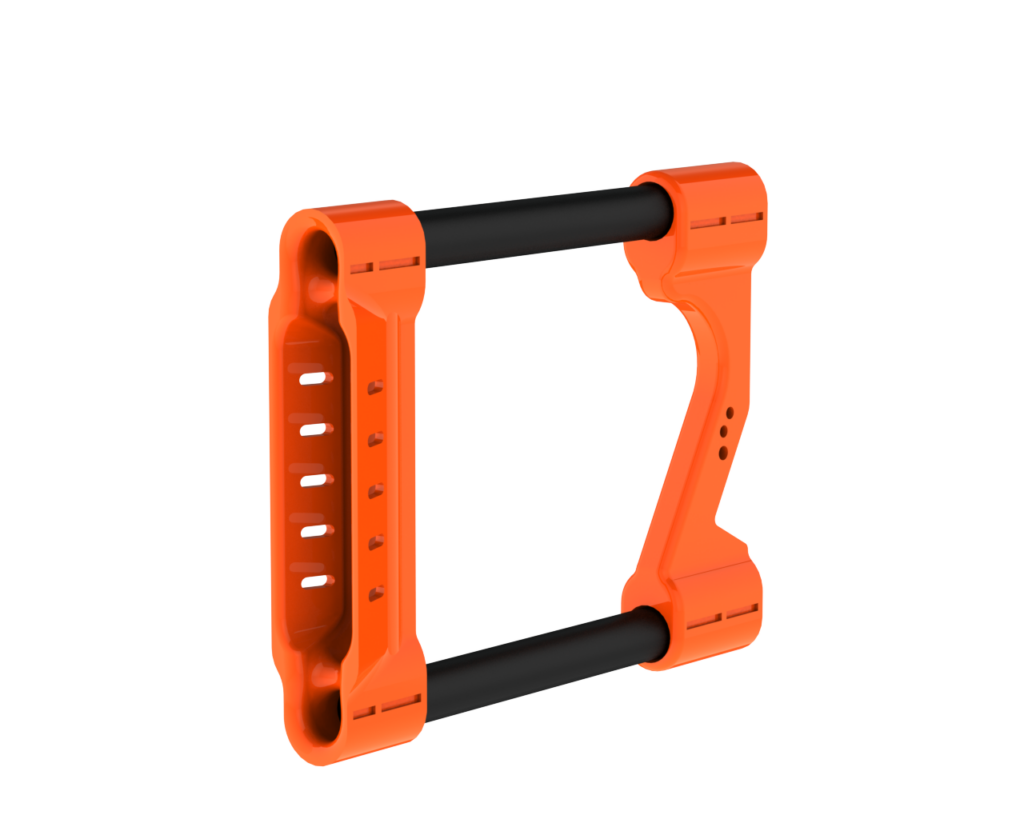

Les blocs principaux n’ont pas subi de modification.

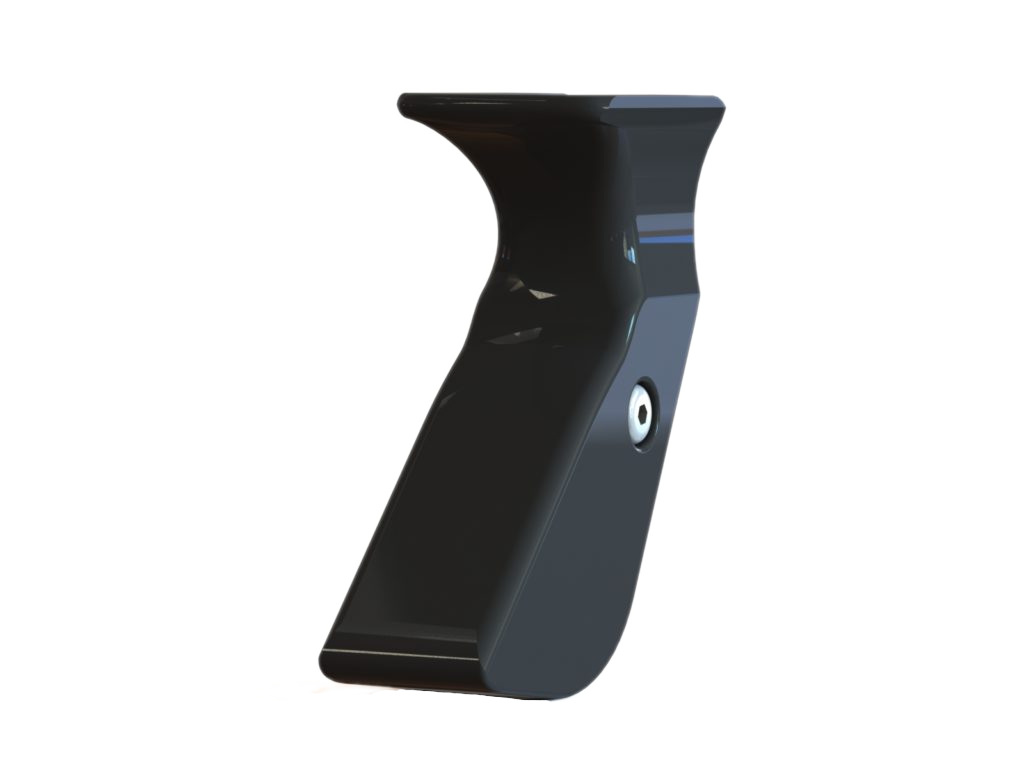

Seuls les accessoires et le grip classique ont été modifiés.
Vous trouverez également un réducteur 10->8mm pour l’utilisation des élastiques verts et rouges.

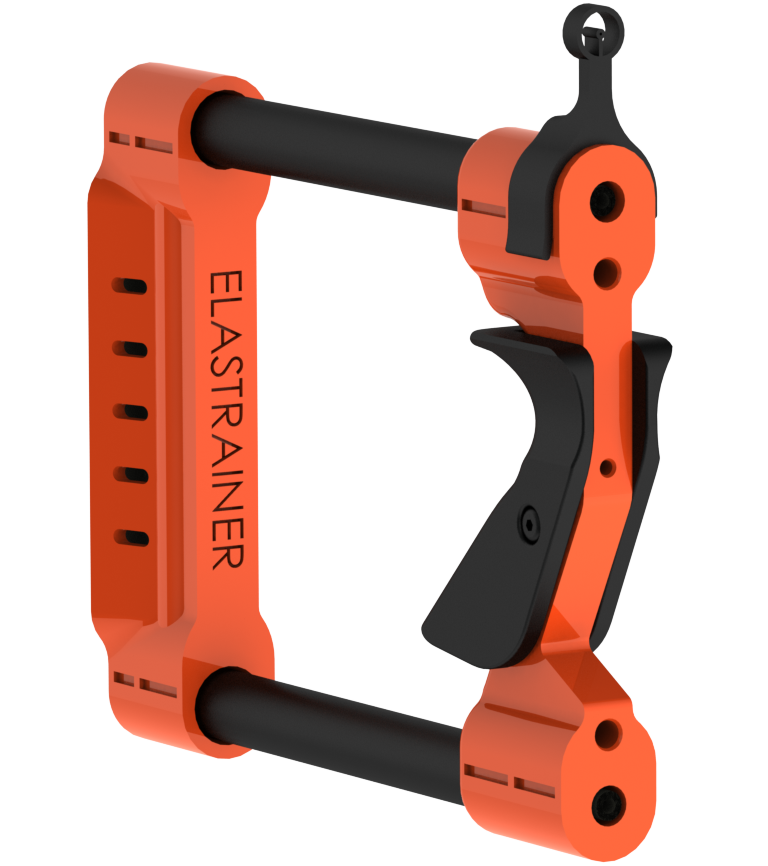

Version Recurve 3.5

Tout les accessoires ont été revus pour n’utiliser que 2 types de vis:

  • BHC M4x8
  • BHC M5x16

Les modifications à retenir, parmi d’autres:

  • Meilleure accroche de tous les accessoires sur les blocs

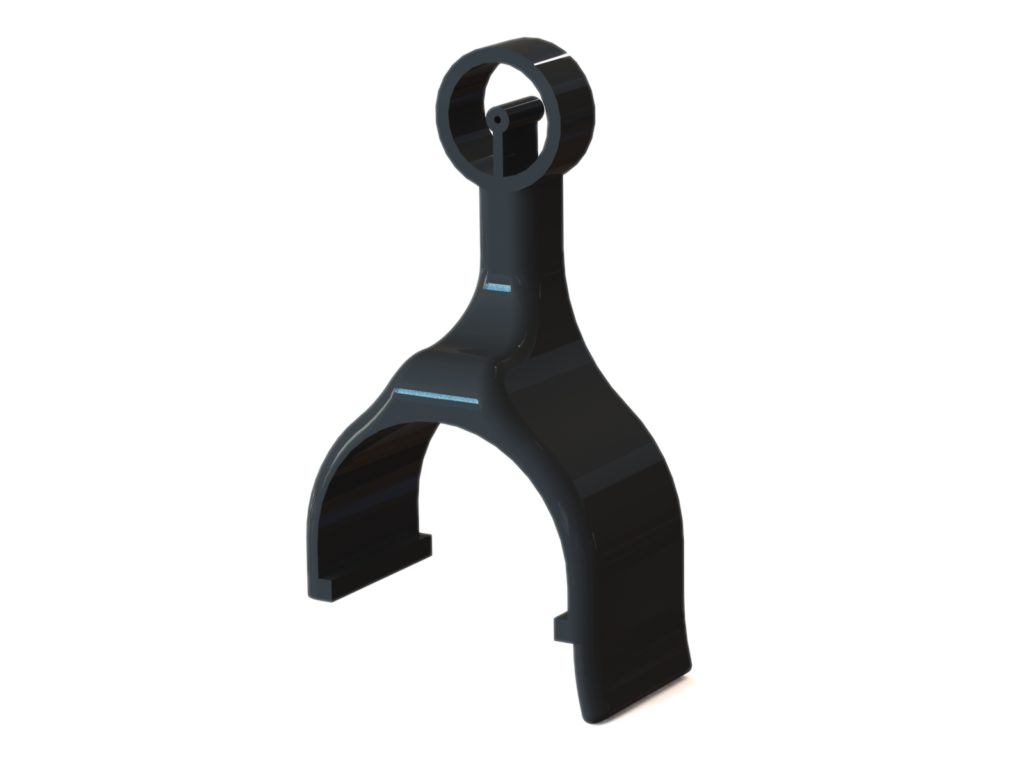

  • Viseur (rond) renforcé
  • Lissage sur toutes les faces avant d’accessoires

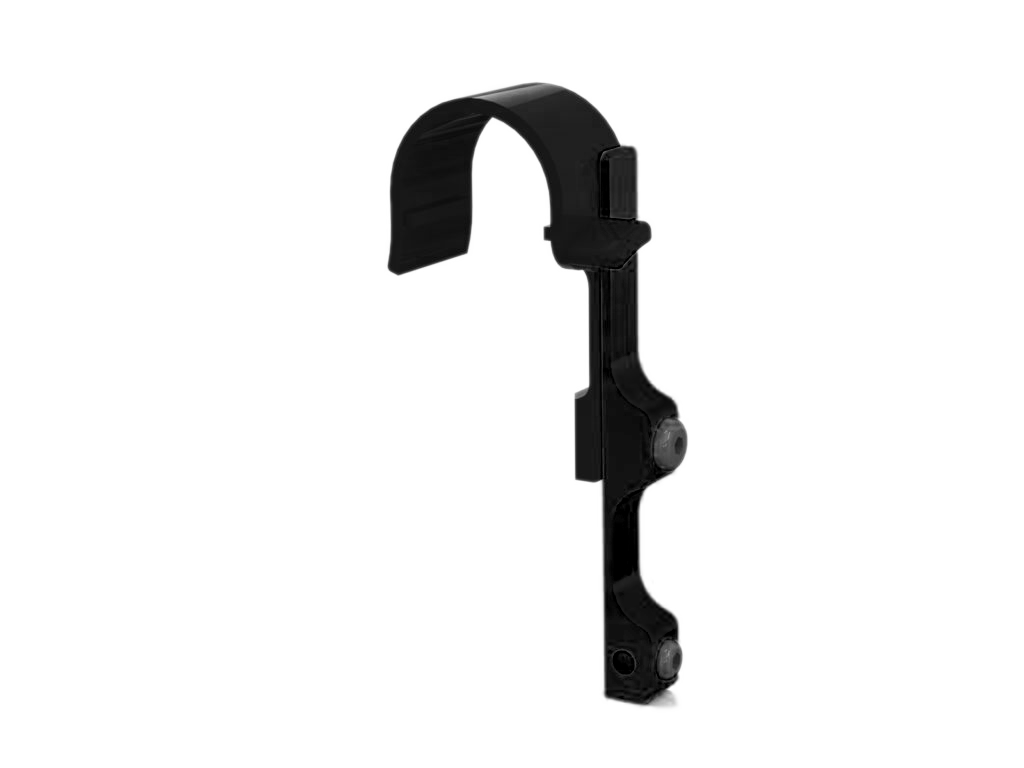

  • Lamelle de clicker renforcée

L’archive en version 3.5 est déjà disponible sur la page Fabriquer votre Elastrainer.

Bon entraînement à tous
